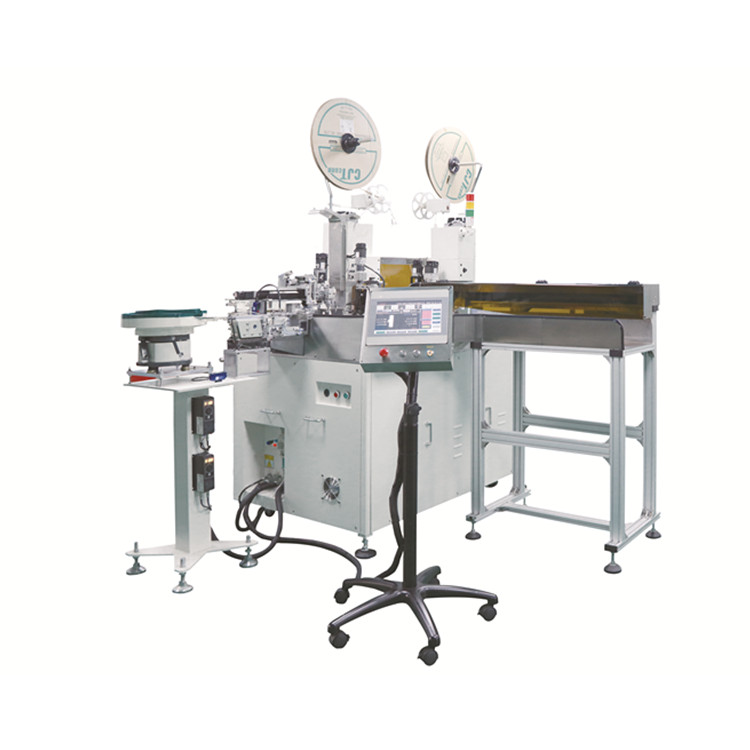

该机器可双面压接和单面插入，最多可悬挂一个6工位送丝机，每种颜色的线材长度可在程序中指定，线材可压接、插入，然后由振动板自动送丝，压接力监测器可根据生产要求定制。
特点
1.本全自动机器主要用于电线切割、两端剥皮和压接、电线反向加工、两端端子连接器插入。
2.单头带房屋组装插入，双头带端子压接。
3.是电线电缆加工制造行业的好选择
如自动化领域、汽车领域、航空航天领域、家电行业等。
|
模型 |
SA-FS3500 |
|
|
功能 |
线切割、两端带、一端浸锡、一端端子插入、线反向加工、自动送锡、自动助焊剂 |
|
|
电线尺寸 |
AWG#20-#30（线径2.5mm以下） |
|
|
电线颜色 |
10种颜色（可选2～10种） |
|
|
切割长度 |
50毫米-1000毫米（设置单位为0.1毫米） |
|
|
切割公差 |
公差0.1毫米+ |
|
|
剥线长度 |
1.0mm-8.0mm |
|
|
浸锡长度 |
1.0mm-8.0mm |
|
|
带材公差 |
公差+/-0.1 m |
|
|
卷曲力 |
19600N（相当于2吨） |
|
|
压接行程 |
30mm |
|
|
通用压接工具 |
通用OTP压接工具 |
|
|
测试装置 |
低压、是否缺线、是否过载、夹紧错误、是否缺端子、端子过载、端子插入检测、压力传感装置（可选）、CCD目视检查（可选） |
|
|
控制模式 |
PLC控制 |
|
|
内部控制电压 |
直流24v |
|
|
电源 |
单相~AC200V/220V 50HZ 10A（110V/60Hz可选） |
|
|
压缩空气 |
0.5MPa、约170N/min |
|
|
工作温度范围 |
15°C - 30°C |
|
|
工作湿度 |
相对湿度30%-80%无露水 |
|
|
担保 |
1年（耗材除外） |
|
|
机器尺寸 |
1560Wx1100Dx1600H |
|
|
净重 |
约800kg |
