全自动带材切割机

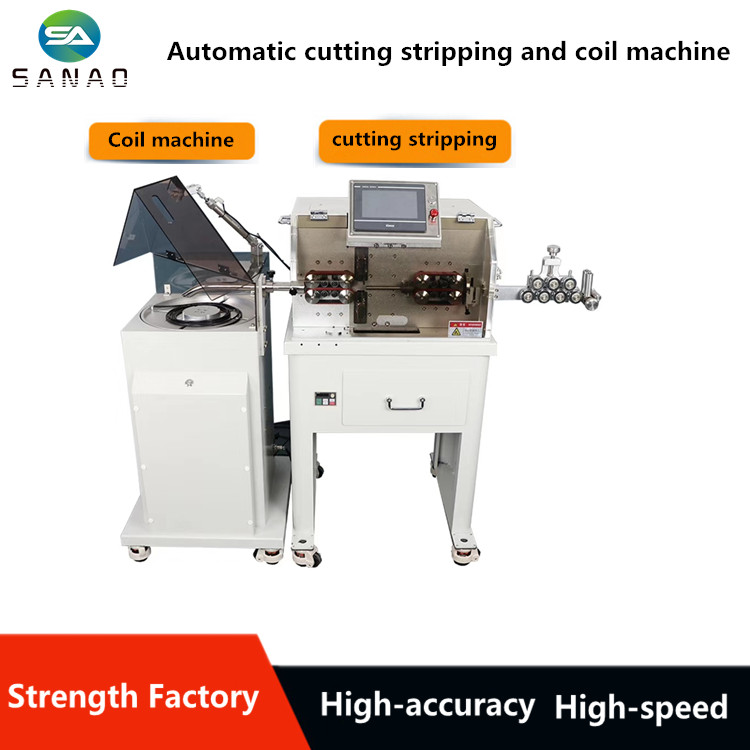

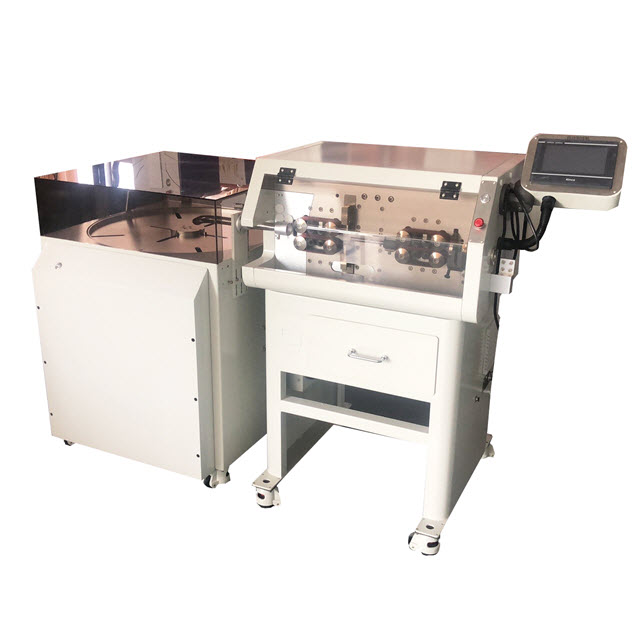

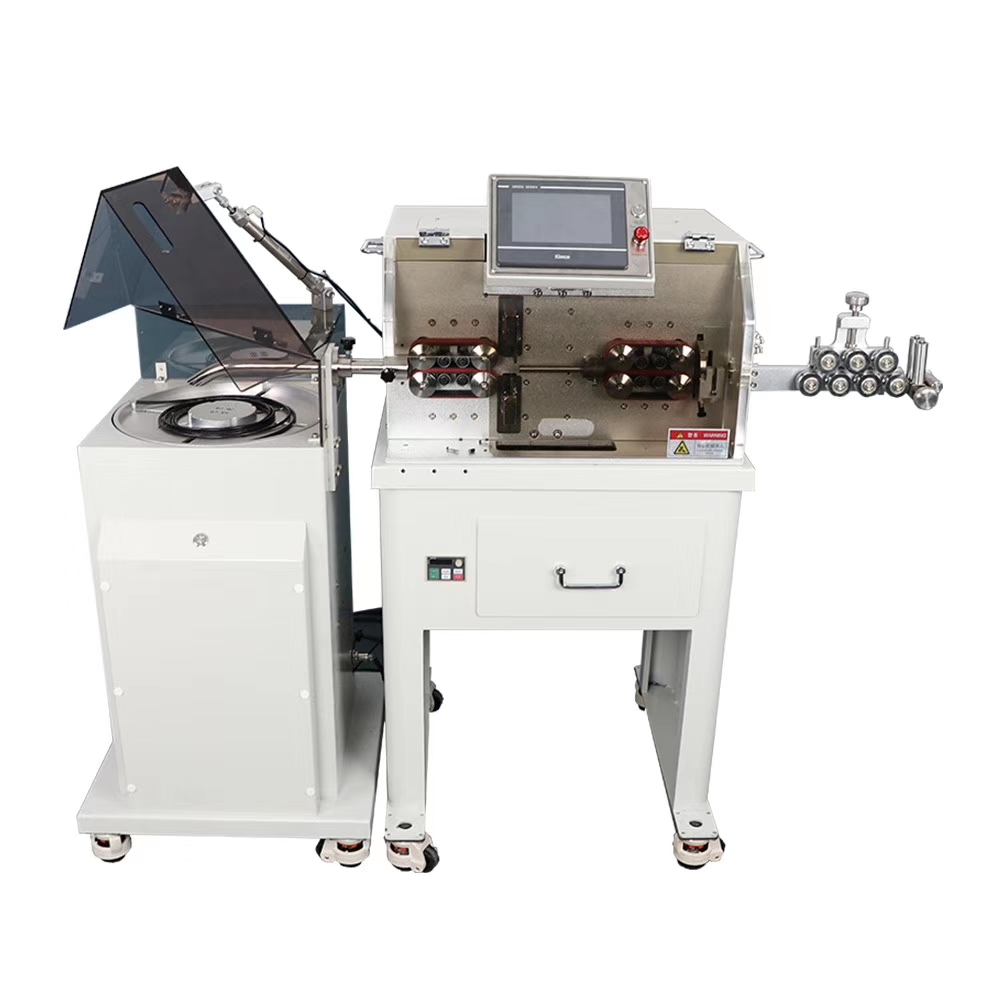

带卷绕系统的长线切割剥线机

Model:SA-H03
Conductor Cross-Section:6-30mm² （1-7 cores ）
Cutting Length:1-99999mm
Jacket Stripping Length:Head 10-120mm; Tail 10-240mm
产品描述: 该机器设计用于2、3、4、5、6、7芯电缆全自动切割和剥离护套和内芯。支持最多7芯铠装电缆加工。我机集集成、微机自动化计算机为一体的带钢生产线机是一种引进日本、台湾等先进自动化技术的全数控设备。
在线订购邮箱

1.线圈机采用伺服电机，使运行和停止准确，配有滑轮组、缓冲滑轮、卷绕部件等，整机使用同一主板协调上述所有动作，可以选择配备高速粗剥线机和电缆型数控剥线机，大大减少了剥线过程中的劳动力投入，特别适合加工长线的工厂，加工5-100米的电线时不需要使用额外的收集装置。
2.该机器专为2、3、4、5、6、7芯电缆全自动切割和剥离护套和内芯而设计。支持最多7芯铠装电缆加工。我机集集成、微机自动化计算机为一体的带钢生产线机是一种引进日本、台湾等先进自动化技术的全数控设备。
优点：

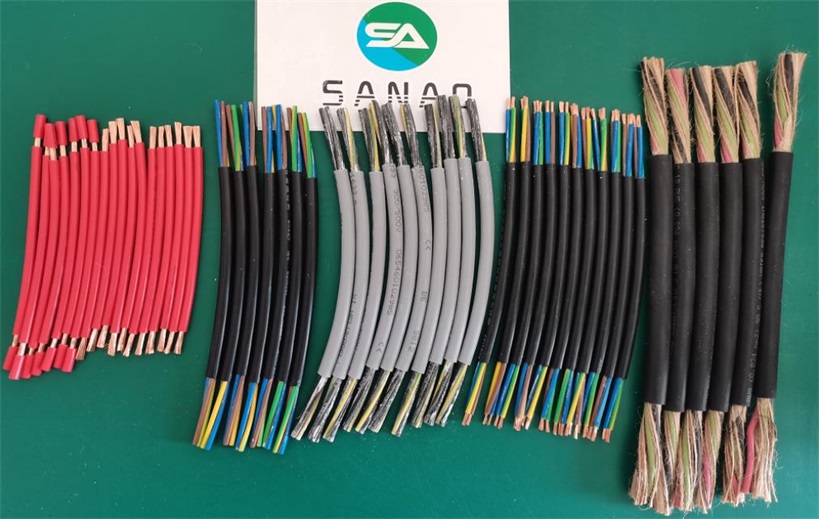

1.自动切割和剥离不同尺寸的电缆，剥离单线和护套电缆的外护套。
2.驱动方式：16轮驱动，静音混合式步进电机，伺服刀架。
5.皮带送丝，无压花、划痕
6.头部剥离：10-120mm，尾部剥离：10-240mm
7.内芯剥离长度：头部1-120mm；尾部1-240mm

模型	SA-H03	SA-H07
导线横截面	6-30mm²（1-7芯）	10-70mm²；1-5芯
切割长度	1-99999mm	200-99999mm
切割长度公差	≤(0.002*L) mm	≤(0.002*L) mm
夹克剥离长度	头部10-120mm；尾部10-240mm	头部30-200mm；尾部30-150mm
内芯剥离长度	头部1-120mm；尾部1-240mm	头部1-30mm；尾部1-30mm
导管直径	Φ16mm	Φ25mm
生产率	单线：2300件/小时护套线：800根/小时（基于线和切割长度）	单线：2800件/小时护套线800根/h（根据线和切割长度）
显示屏	7英寸触摸屏	7英寸触摸屏
驱动方法	16轮驱动	32轮驱动
送丝方式	皮带送丝，电缆无压痕	皮带送丝，电缆无压痕
